一、產品簡介
1、產品簡介
手操器是把多功能校驗儀的傳統功能和HART通訊功能結合在一起，既能完成包括電壓，電流，熱電偶，熱電阻，頻率，電阻，壓力在內的常規校驗，又能用來與所有流行HART智能變送器直接通信，作為一臺多功能手操器使用，用于維護和診斷HART儀表。手操器適合于HART協議的智能壓力變送器的通訊操作，與HART275, HART375兼容，具有好的兼容性，可通訊1151，3351，3851、1851、3051，EJA及其他HART協議的進口儀表，兼容于國產的各種智能壓力變送器。
2、工作原理
手操器是一種便攜式的終端，它與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。當系統開動或維持操作時，只要把HART375型HART通信器接在4~20mA通信信號線上，就可以使用。
二、產品特點
●在線監控和通信：通信期間，調制信號不會中斷4~20mA DC信號；
●與采用HART通信協議的儀表可共用：HART275型HART通信器能與采用HART通信協議的所有儀表一起使用；
●操作方便：大顯示屏幕（4行，每行18個字符），采用中文顯示，用戶看了一目了然，設定和更改方便；
●信息自診斷/保護功能：自檢查功能、格式化密碼保護、低電壓報警顯示。
三、技術參數
1、外形尺寸
●HART375C：228mm×100mm×60mm（手持部 分為 70mm 寬×36mm 厚）(不包括插頭和引出帶纜部 分)。
2、HART接口部分
●HART接口符合HCF（HART通信基金會）協議，雙向半雙工 1200bit/s方式工作。
● HART接口可接收的共模電壓為±28V。
●漏電電流典型值小于 1.0uA@25℃。
●HART接口通信距離<1500m e)HART通信接口具有抗EMI措施 f)HART通信接口具有幅值自動倍增功能。
3、PC接口部分
●PC接口部分需要通過電平轉換器連接 PC 機串 口，此端口用于升級儀表庫。
4、功耗指標
●電源功耗：4.5VDC，19.8mA（工作狀態）。
5、電池的使用
●供電電源：三節 7號堿性電池或鎳 氫充電電池。
●連續工作時間：采用堿性電池時，典型值為 150小時。采用 2000mAH 充電電池時，典型值為 100 小時。
6、環境溫度要求
●工作溫度范圍：0℃～ 50℃ 儲存溫度范圍：-20℃～ 55℃。
7、液晶顯示屏
●液晶顯示屏是 8 行×21 字符顯示，可以顯示 4行漢字。
●在環境溫度過低時，液晶顯示器的響應速度會變 慢，這是正?，F象；由于本設備帶有自動溫度補償電 路，在環境溫度較高時，液晶顯示器仍然具有很好的 對比度，方便您在不同環境的使用需求。
四、產品選型

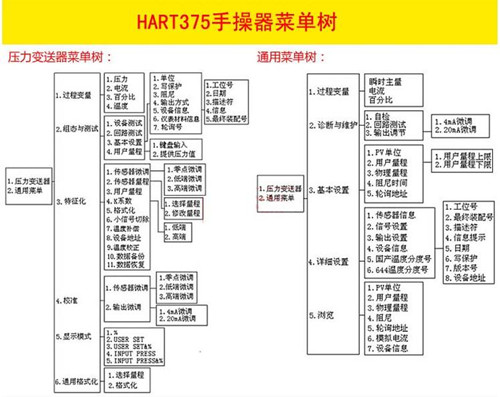

1、手操器菜單樹

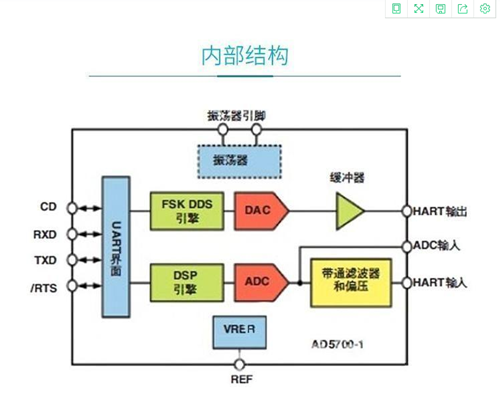

2、內部機構

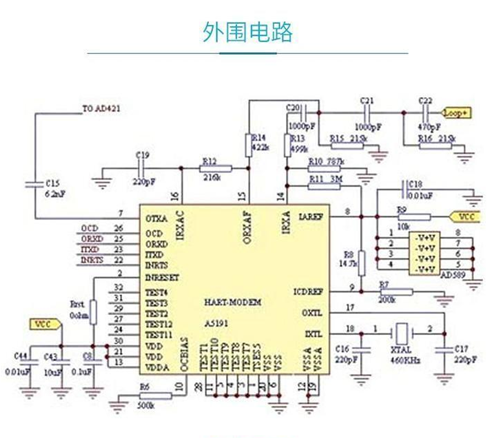

3、外圍電路
